TXF 마이크로 LED 시리즈
TX 시리즈 제품은 LED 디스플레이를 마이크로피치 시대로 이끌며, 더 작은 화면 크기에서 4K UHD 해상도를 달성합니다.
새로운 크기 덕분에 마이크로 피치 LED 디스플레이는 원래 프로젝션 또는 타일 LCD 제품에 속했던 응용 분야에서도
사용될 수 있으며, 밝기, 대비, 색상, 이음 없는 LED 제품의 뛰어난 특징을 더 잘 활용할 수 있습니다.
TXF 마이크로 LED 시리즈
TX 시리즈 제품은 LED 디스플레이를 마이크로피치 시대로 이끌며, 더 작은 화면 크기에서 4K UHD 해상도를 달성합니다.
새로운 크기 덕분에 마이크로 피치 LED 디스플레이는 원래 프로젝션 또는 타일 LCD 제품에 속했던 응용 분야에서도
사용될 수 있으며, 밝기, 대비, 색상, 이음 없는 LED 제품의 뛰어난 특징을 더 잘 활용할 수 있습니다.
TXF Series
Categories: PROFESSIONAL
제품 하이라이트
제원 안내
제품 하이라이트
주요 기능
- 높은 안정성, 높은 신뢰성 (영구 조명 스트립 없음)
- 명암비 비율은 20000:1에 도달합니다
- 밝기 2000nit 상당히
- COB 스크린에 비해 더 높은 일관성(균일성)
- 에너지 소비 50% 감소 가능한 공통 음극 기술
- 마이크로 LED P0.4-P1.8이 실내 요구사항의 80%를 커버합니다
- 활기찬 새로운 시각적 커뮤니케이션 방식을 탐구함으로써 더욱 매력적이죠
TX-MICRO LED (RGB 풀플립 칩)
2020년, 공통 쉐이디드 드라이버 칩, 자체 개발한 A3™ ASIC 마스터 컨트롤 칩, 메가 전송 기술을 통해 레야드는 마이크로 LED 디스플레이의 대량 생산을 최초로 달성하며 업계를 공식적으로 마이크로 피치 시대로 이끌었습니다.
마이크로 LED 칩
마이크로 LED 칩--100마이크론(100μm) 미만의 나노스케일 플립 칩 크기. 높은 발광 효율; 균일한 빛 출력; 열 저항 감소; 와이어 본딩 공정이 줄어들었고; 안정적이고 신뢰할 수 있는 곳.
자체 개발된 성형 포장 공정
높은 일관성, 좋은 색상 균일성, 높은 대비비.
초저전력 소비

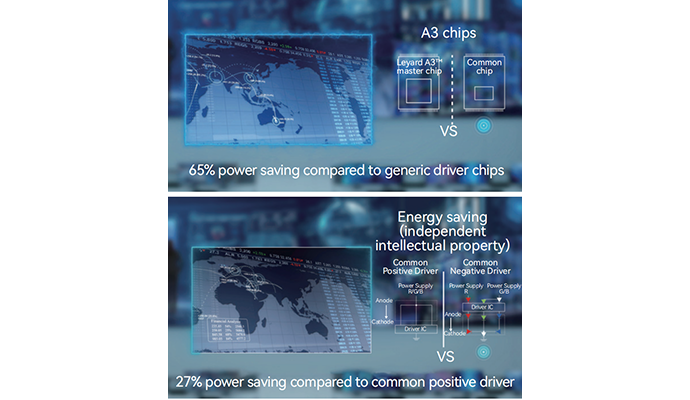

자체 개발한 공통 캐소드 드라이버 IC와 Leyard A3™ ASIC 메인 컨트롤러 칩. 전력 소모는 같은 밝기(600-800nit)에서 코포지티브 드라이버 설계보다 약 27% 적습니다. 동일한 최대 전력 소비로 2000nit의 최대 밝기를 달성할 수 있습니다.
훌륭한 색감
첨단 이미지 처리 기술을 통해 이 시리즈는 100% DCI-P3 색 광역을 달성하며 두 배의 색도를 달성합니다.
최소 픽셀 피치는 0.4MM입니다
P0.4 TX-Micro는 최초로 대량 생산된 제품으로, LED 디스플레이 산업이 전자 설계와 공정 제조 분야에서 높은 기준을 개발하는 데 이끌어 왔습니다.
TX-MINI COB (RGB 완전 플립 칩 COB 패키지)
COB 기술은 이미 PCB에 납땜된 LED 패키지가 아닌 LED 칩이 인쇄 회로기판
위에 직접 고체화되는 LED 패키징 기술을 의미합니다.
풀 플립 칩
RGB 풀 플립 칩과 COB 기술을 적용해 이 시리즈는 높은 명암비를 자랑합니다. 디스플레이 유닛의 최대 95%가 검은색입니다. 풀 플립 칩은 공정을 줄이고 납땜 라인으로 인한 고장을 방지하며 안정성을 크게 향상시킵니다.
미니
미니 LED 플립칩을 탑재한 이 시리즈는 100μm에서 200μm까지 제공됩니다. 미세 음정; 더 높은 픽셀
에너지 절약
일반 캐소드 드라이브 기술과 자체 개발한 Leyard AJ™ ASIC 마스터 칩을 사용하여 이 시리즈는 약 27%의 에너지를 절감합니다.
고대비
대비비는 최대 30,000:1입니다. 플립 칩과 표면 코팅 기술을 결합하여 더 높은 발광 효율과 대비비를 제공하여 제품 품질을 크게 향상시킵니다.
고프레임 속도 HFR
TX 플랫폼은 현재 120Hz(2D)를 지원하는 고주파 HFR 입력 신호를 지원합니다.

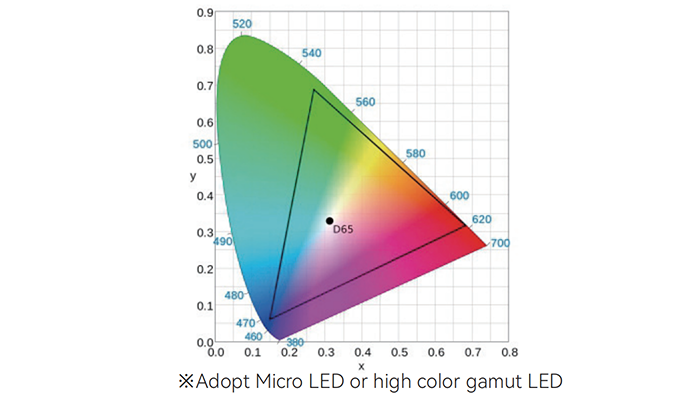

DCI P3 컬러 감도 지원하세요
TX 플랫폼 제품의 색역은 DCI P3 표준만큼 클 수 있습니다.
Rec. 709와 비교하면 빨간색과 녹색이 더 많이 보여지고, 파란색이 더 정밀합니다.
Rec. 709와 비교하면 빨간색과 녹색이 더 많이 보여지고, 파란색이 더 정밀합니다.

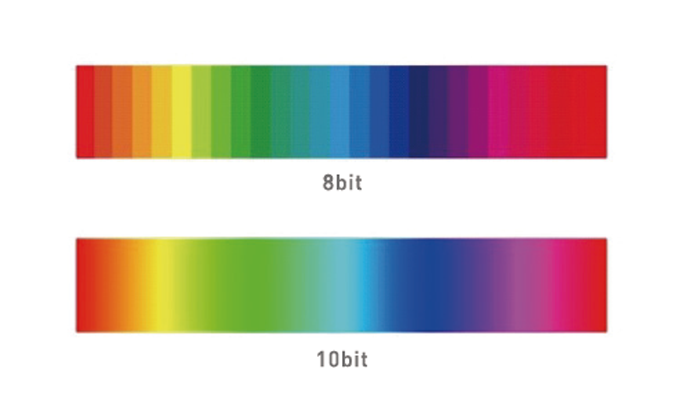

10비트
TX 플랫폼은 8비트와 10비트 모두를 지원하여 더 높은 품질의 비디오 콘텐츠를 표시할 수 있습니다.

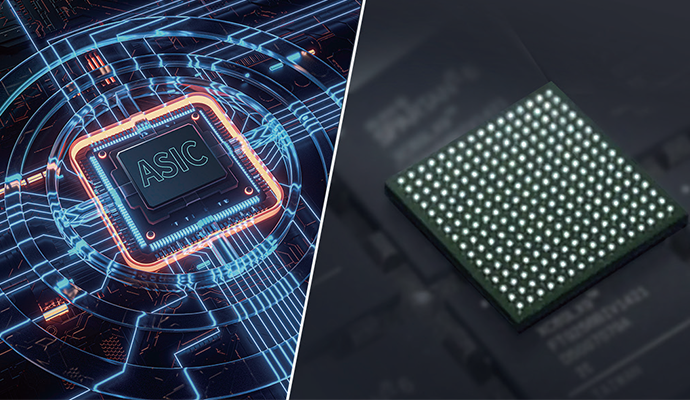

첨단 이미지 처리 기술
Leyard 마스터 컨트롤은 강력한 비디오 처리 및 보정 데이터 계산 기능을 갖추고 있어 고화질 비디오 이미지를 출력합니다. 방송 품질의 비디오 처리 기술, 10비트 그레이스케일, 16비트 컬러 처리 능력을 갖추고 있으며, 281조 색을 표시할 수 있습니다. 50/60Hz 신호원에 자동으로 적응하고, 프레임별로 스캔하여 영상 선명도를 높이고, 높은 이미지 해상도를 갖추고 있습니다. 픽셀 단위로 선명하고 선명하게 복원할 수 있습니다. 또한 이미지 노이즈 감소, 선명, 색상 최적화 및 색온도 조절도 수행합니다.
색상 향상
색상 향상 처리는 이미지 내 유용한 정보를 향상시킵니다. 어두운 이미지를 선명하고 밝게 만들거나 특정 특징을 강조하세요. 이미지 내 서로 다른 물체의 특징 차이를 확대하고 관심 없는 특징은 억제합니다. 이미지 품질을 향상시키고, 정보를 풍부하게 하며, 이미지 해석과 인식을 향상시킵니다.
이미지 노이즈 감소
자동 이미지 노이즈 감소를 통해 이미지를 더 부드럽게 만들고 시청 경험을 향상시킵니다.
이미지 선명화
비디오 프로세서로 이미지를 선명하게 하면 더 많은 디테일과 텍스처가 드러나고, 그레이스케일 대비가 강화되며, 이미지 특징을 더 잘 식별할 수 있습니다.
고급 모션 보상
LED는 나노초 반응 속도를 가지며, ON과 OFF 사이의 내부 신호가 매우 짧습니다. 시각적 고정 현상 없이도 빠르게 반응할 수 있다는 점이 분명합니다. 매우 좋은 동적 렌더링 효과가 필요한 애플리케이션에 큰 장점이 있습니다. LED의 자발 모드는 반응 시간이 필요 없으며, 사람들이 빠르게 움직이는 물체를 관찰해도 시각적 고정 현상이 발생하지 않습니다.

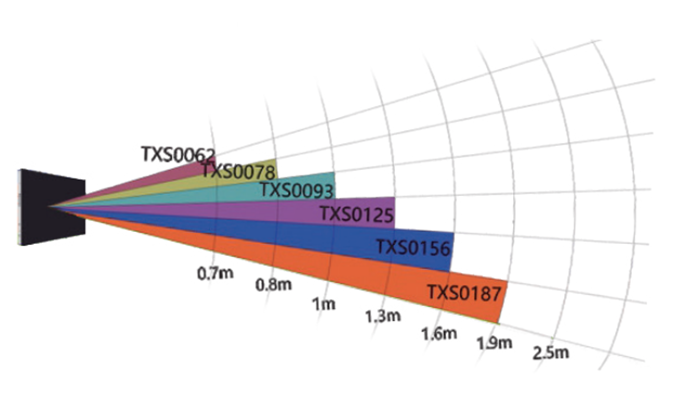

시청 친화적
TX 플랫폼 제품은 놀라운 시청 경험을 제공합니다. 놀라운 짧은 시청 거리
는 제품들을 완전히 새로운 응용 분야에 소개할 것입니다.
는 제품들을 완전히 새로운 응용 분야에 소개할 것입니다.

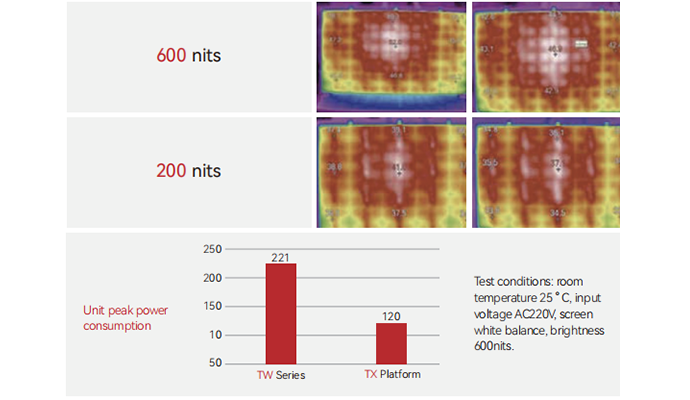

공통 캐소드 구동 모드
공통 음극 구동 모드는 정밀한 전압 제어를 가능하게 합니다. 열 발생을 줄
이면서 전력 소비와 LED 손상 확률이 효과적으로 줄어들고, LED의 평균 수명도 향상됩니다.
이면서 전력 소비와 LED 손상 확률이 효과적으로 줄어들고, LED의 평균 수명도 향상됩니다.

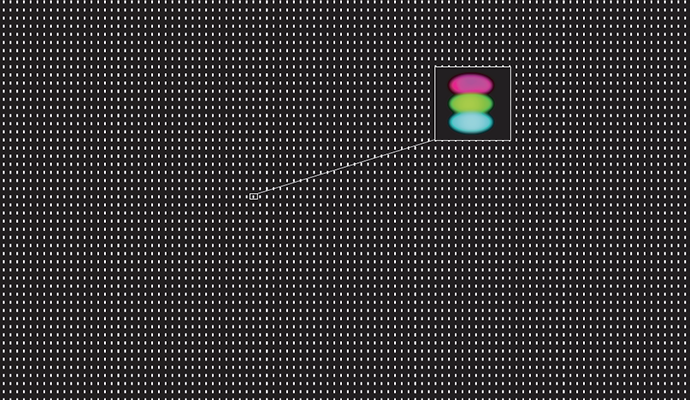

픽셀별 밝기 및 색상 보정
전문 픽셀 단위 밝기와 색상 보정, 전체 화면 보정이 아니라 고정밀도, 색상 균일성
< ±0.003 (6500K 화이트 밸런스 시).
< ±0.003 (6500K 화이트 밸런스 시).

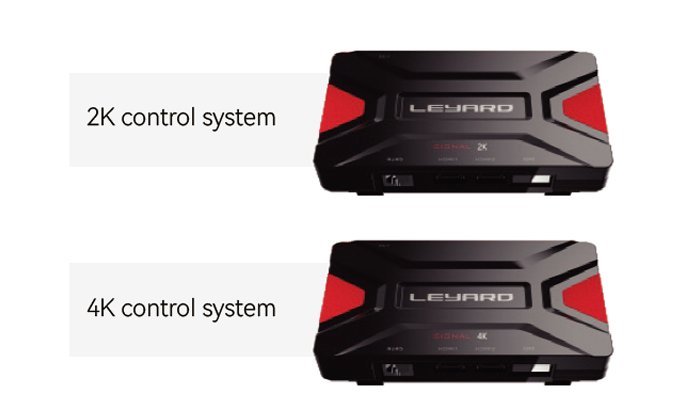

디스플레이 해상도 업그레이드가 쉽다
TX 시리즈는 모듈식 설계를 채택하며, 제어 시스템은 2K에서 4K로 업그레이드를 지원합니다. 화면을 2K에서 4K로 업그레이드하려면 제어 모듈만 교체하면 됩니다.

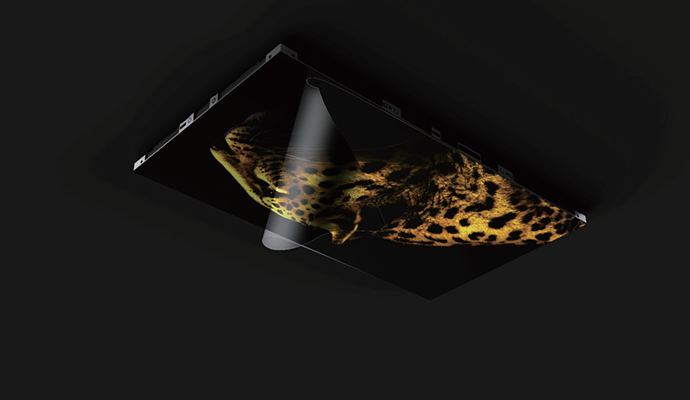

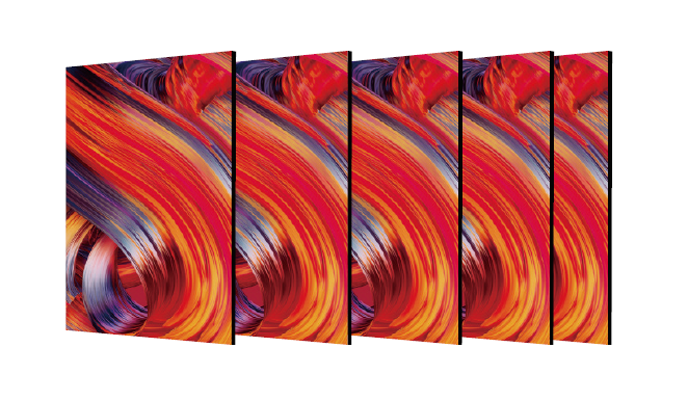

6축 정렬
패널 간 X/Y/Z 6축 조정에는 균일한 도구를 사용할 수 있습니다. 모듈은 Z 방향으로 쉽게 조정할 수 있으며, 평탄도도 다시 최적화할 수 있습니다.
해결책
Leyard VDS 시리즈는 Chip on Board(COB) 기술을 사용하는 최신 LED 기술입니다. COB LED 기술은 점점 인기를 얻고 있으며, Leyard 는 최첨단 시각화 솔루션을 제공하기 위해 VDS 시리즈를 개발했습니다. 이 기술을 사용하면 디스플레이는 매우 넓은 시야각과 높은 명암비를 달성할 수 있습니다. 이 모든 과정에서 매우 높은 전력 효율 비율을 유지했습니다. 또한 최신 5G 기술로 설치와 케이블을 쉽게 사용할 수 있습니다.
적용
- 디자인 센터
- 방송
- 전시 센터
- 통제 센터
- 회의실
- 홈 시네마

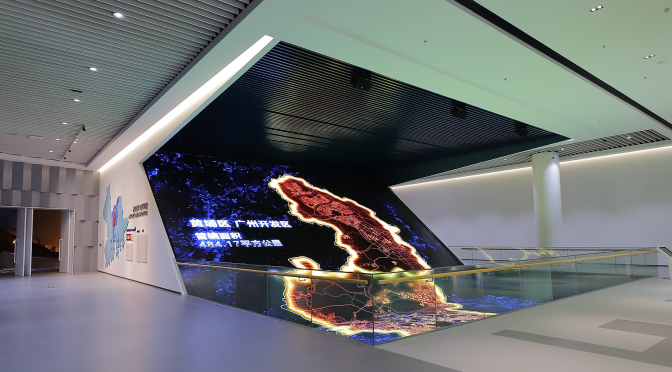

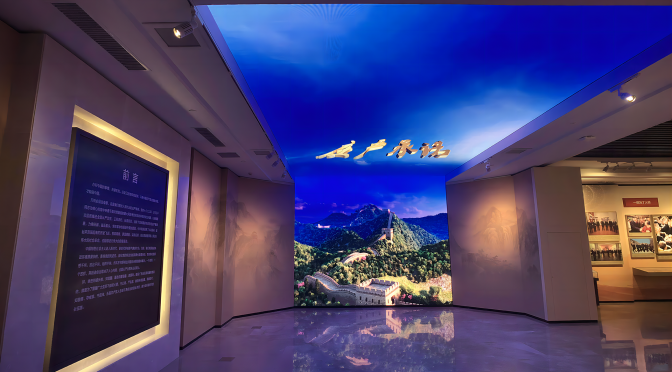

성공 사례
Clear Filters
제원 안내
Item
Pixel Configuration
Pitch (mm)
Module Resolution (WxH)
Cabinet Resolution (WxH)
Cabinet Dimension
(WxHxD, mm)
Pixel Density
(pixel/㎡)
Surface Flatness (mm)
Brightness Calibration
Peak Brightness (nits)
(after calibration)
White Balance Brightness (nits)
(after calibration)
Color Temperature (K)
Brightness Uniformity
Viewing Angle (H/V) °
Contrast Ratio
Drive Mode
Grey Level (bit)
Refresh Rate (Hz)
Operation Temperature (℃)
Storage Humidity (RH)
Operation Humidity (RH)
참고: 위 데이터는 사전 통지 없이 변경될 수 있습니다
