MiniBox Ⅱ Series

혁신적인 미세 피치 LED 디스플레이 모듈 시리즈

통합 | 지능 | 타입-C

혁신적인 미세 피치 LED 디스플레이 모듈 시리즈

통합 | 지능 | 타입-C

Categories: WHOLESALE

제품 하이라이트

주요 특징

TX-MICRO LED (RGB 풀플립 칩)

2020년, 공통 쉐이디드 드라이버 칩, 자체 개발한 A3™ ASIC 마스터 컨트롤 칩, 메가 전송 기술을 통해 레야드는 마이크로 LED 디스플레이의 대량 생산을 최초로 달성하며 업계를 공식적으로 마이크로 피치 시대로 이끌었습니다.

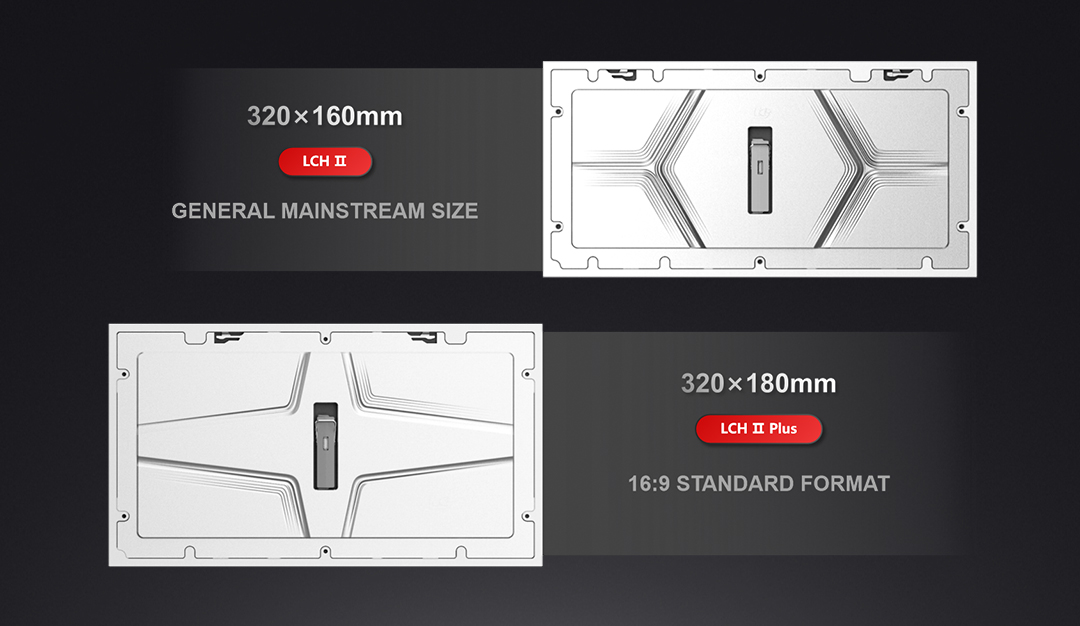

두 가지 사이즈가 제공됩니다

320×160mm / 320×180mm LED 모듈 치수 선택 사양

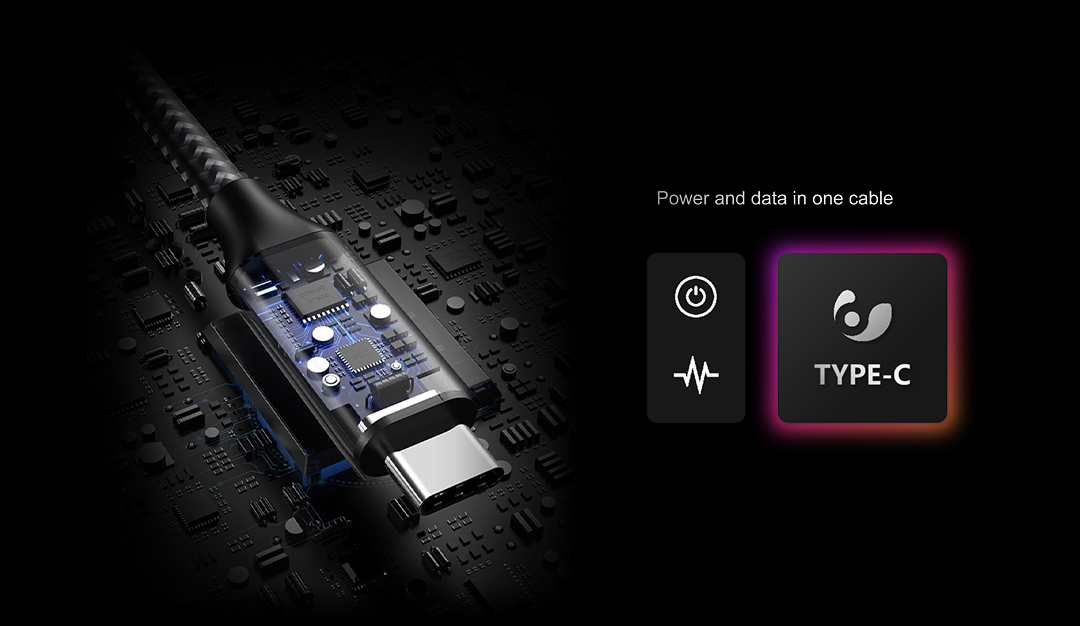

타입-C 커넥터

- 고도로 통합된 고속 변속기
- 설치가 용이하고 유지보수
- 더 안정적입니다

고도로 통합되어 있습니다

- 2 in-1 (전원 및 신호)
- 더 강한 안정성
- 설치가 더 쉽습니다

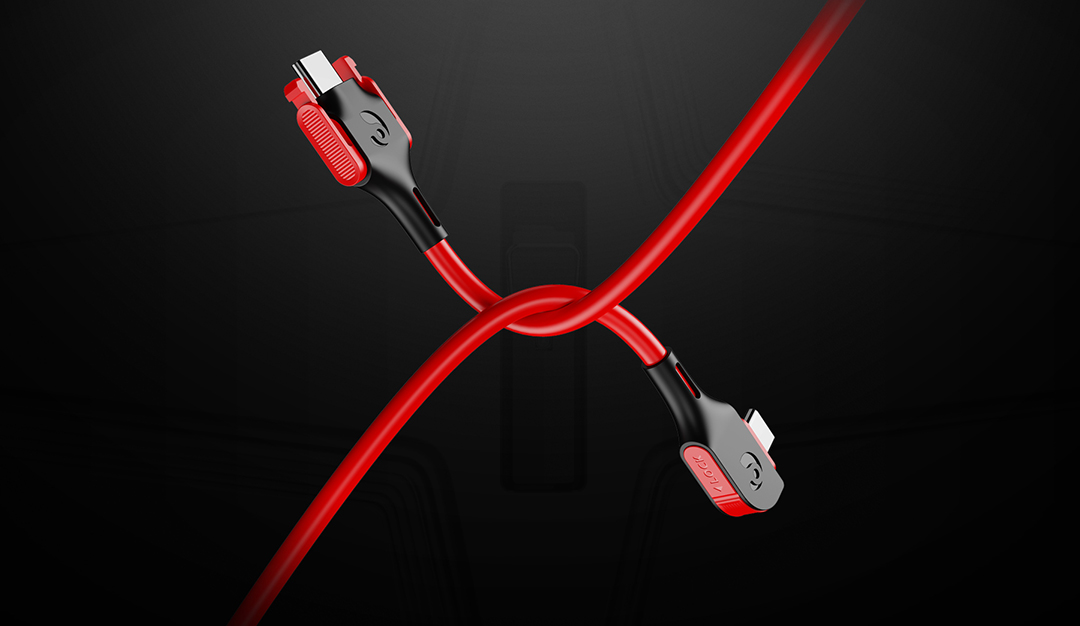

더 편리한 연결

올바른 방향을 구분하지 않고 케이블 커넥터를 LED 모듈 포트에 삽입하는 것이 더 편리합니다.

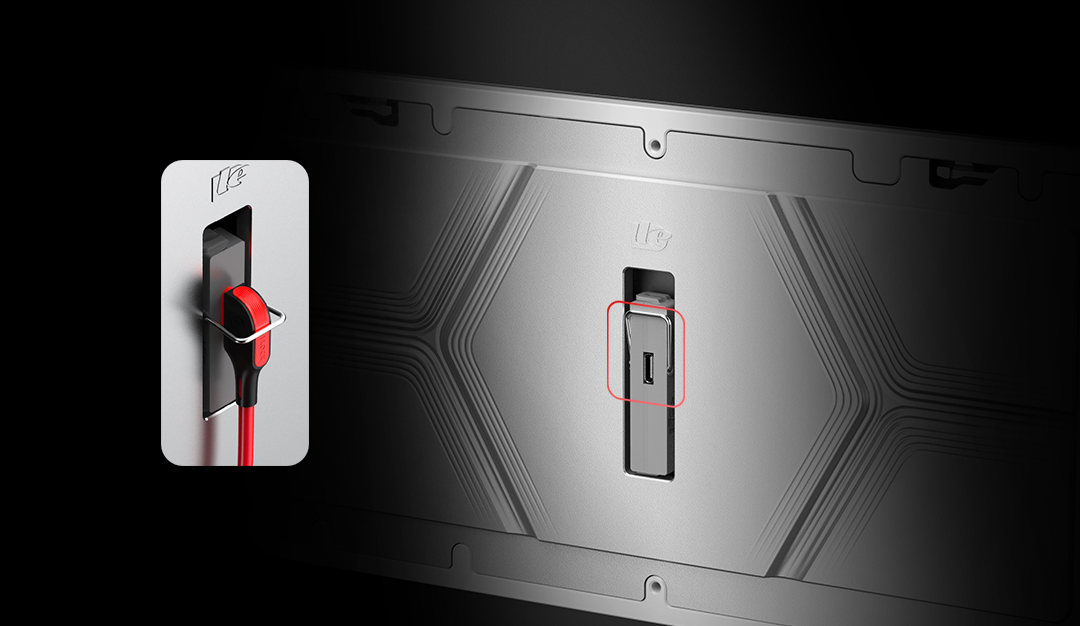

안전 버클 설계

모듈 뒷면 커버의 안전 버클 디자인은 커넥터 위치를 잠그어 케이블이 단단히 고정되고 느슨하지 않도록 합니다.

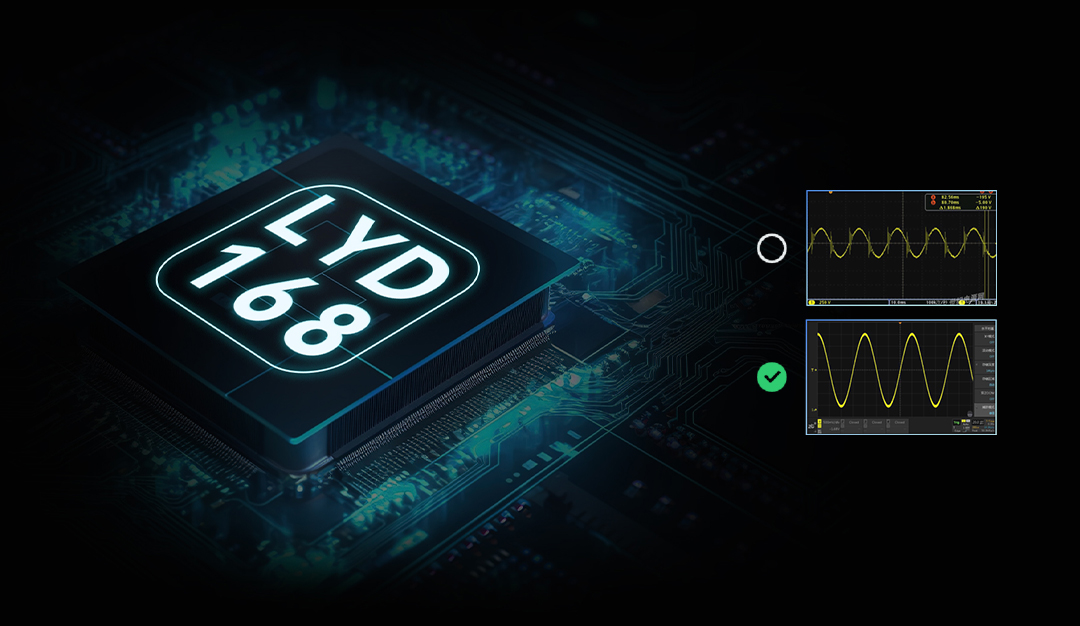

자체 개발 칩 LYD168

강력한 전자기 간섭 방지 능력, 지능형 설정, 스마트 색상 온도 조절, 스마트 밝기 조절, 지능형 데이터 저장 등이 특징입니다.

DTL 전송 프로토콜

지능형 데이터 전송을 위한 자체 개발된 DTL 전송 프로토콜 USB3.1, 더 효율적이고 안정적입니다

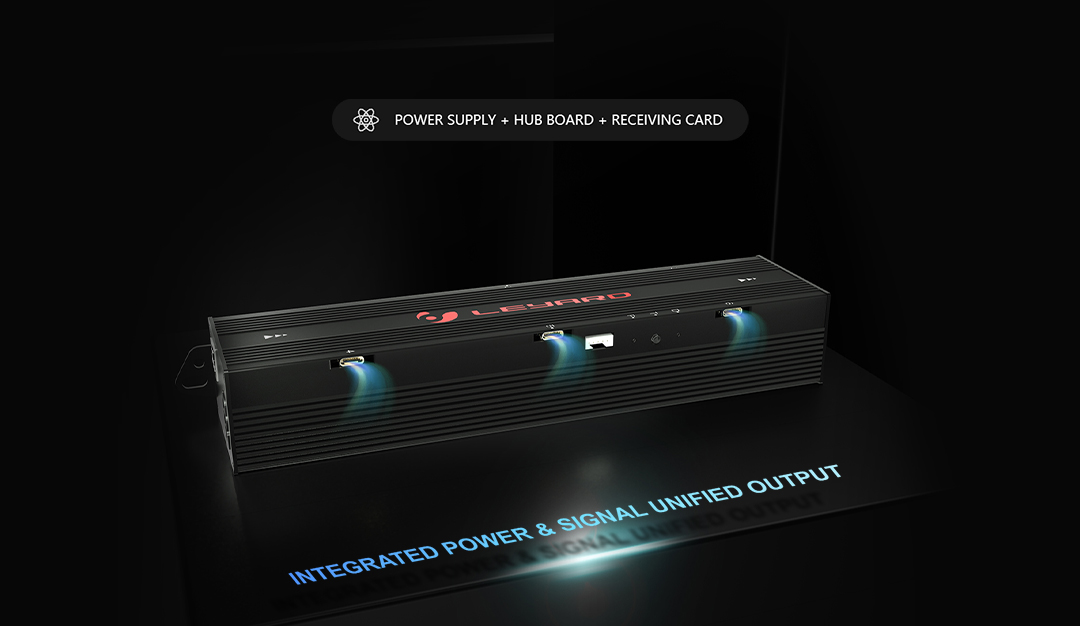

인텔리전트 컨트롤러 M16

하드웨어 통합: 전원 공급 장치 + 허브 보드 + 수신 카드. 통합 전력 및 신호 통합 출력

탐지 및 보호

- 지능형 전압 감지
- 지능형 과전류, 과전압 및 과열 보호
- 올 알루미늄 프레임, 우수한 열 방출

전문 LED 디스플레이 키트

- MiniBox II. LED 모듈
- 지능형 제어 박스 M16
- Type-C 케이블 (Power&Data 올인원)

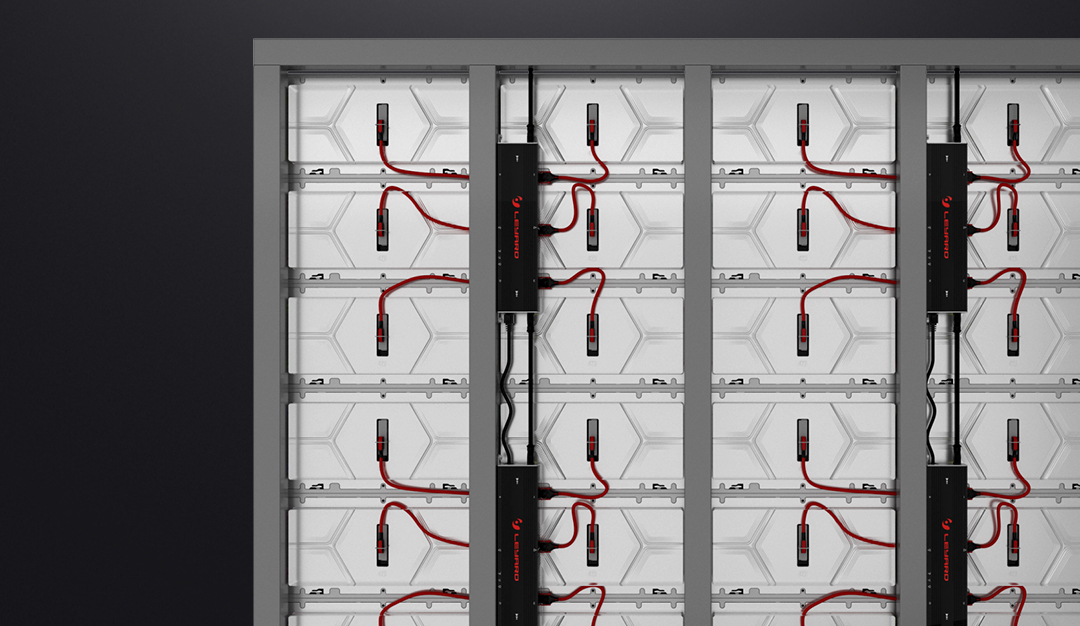

설치 간소화

- 설치가 용이하고 전체 엔지니어링 과정의 효율성을 크게 향상시키도록 설계되었습니다.
- 참고: 모듈 연결 순서는 지능형 컨트롤러 M16의 포트에 표시된 일련번호에 따라 결정됩니다.

3D/HDR 디스플레이 지원

일반 이미지와 비교할 때, MiniBox II는 더 많은 동적 범위와 이미지 디테일을 제공할 수 있습니다. LDR(저동적 범위) 이미지에 따르면 노출 시간이 다릅니다.
그리고 각 노출 시간에 해당하는 LDR 이미지의 최상의 디테일을 사용해 최종 HDR 이미지를 합성하여 실제 환경에서 시각적 효과를 더 잘 반영할 수 있습니다.

Type C 인터페이스가 있는 유연한 모듈

전원 및 데이터 모두 하나의 포트에

실린더 월

최소 직경은 LCH II 플렉스로 1m까지 형성할 수 있습니다.

해결책

MiniBox II는 Leyard가 독립적으로 개발한 신세대 LED 디스플레이 제품으로, 업계 최초로 전원과 신호 케이블을 하나로 결합한 Type-C 커넥터를 채택하여 더 빠른 데이터 전송 효율과 안정성을 제공합니다. 올바른 방향을 구분하지 않고 케이블 커넥터를 LED 모듈 포트에 삽입하는 것이 더 편리합니다. MiniBox II는 또한 전원 공급, 어댑터 보드, 수신 카드를 고도로 통합하여 지능형 컨트롤러 M16을 만들어 유지보수와 업그레이드를 간소화하고 설치를 용이하게 하여 전체 엔지니어링 과정의 효율성을 크게 향상시킵니다.

적용

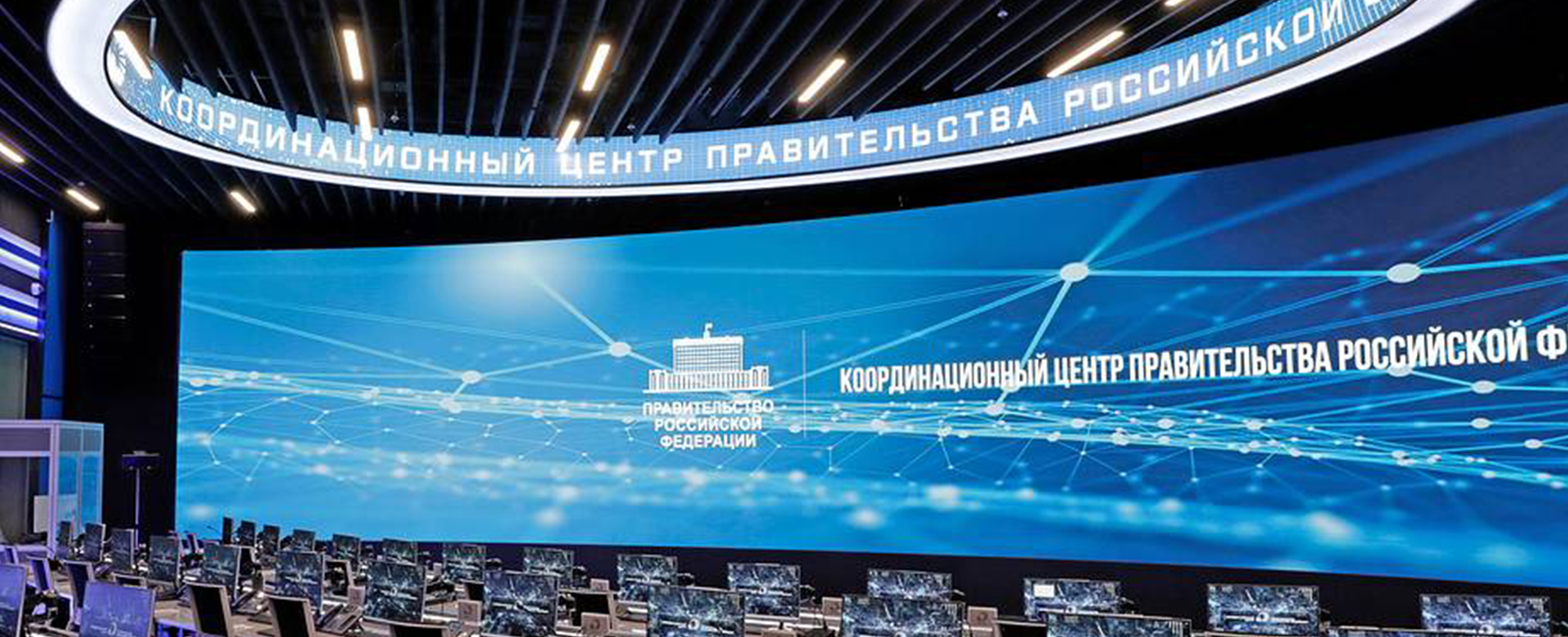

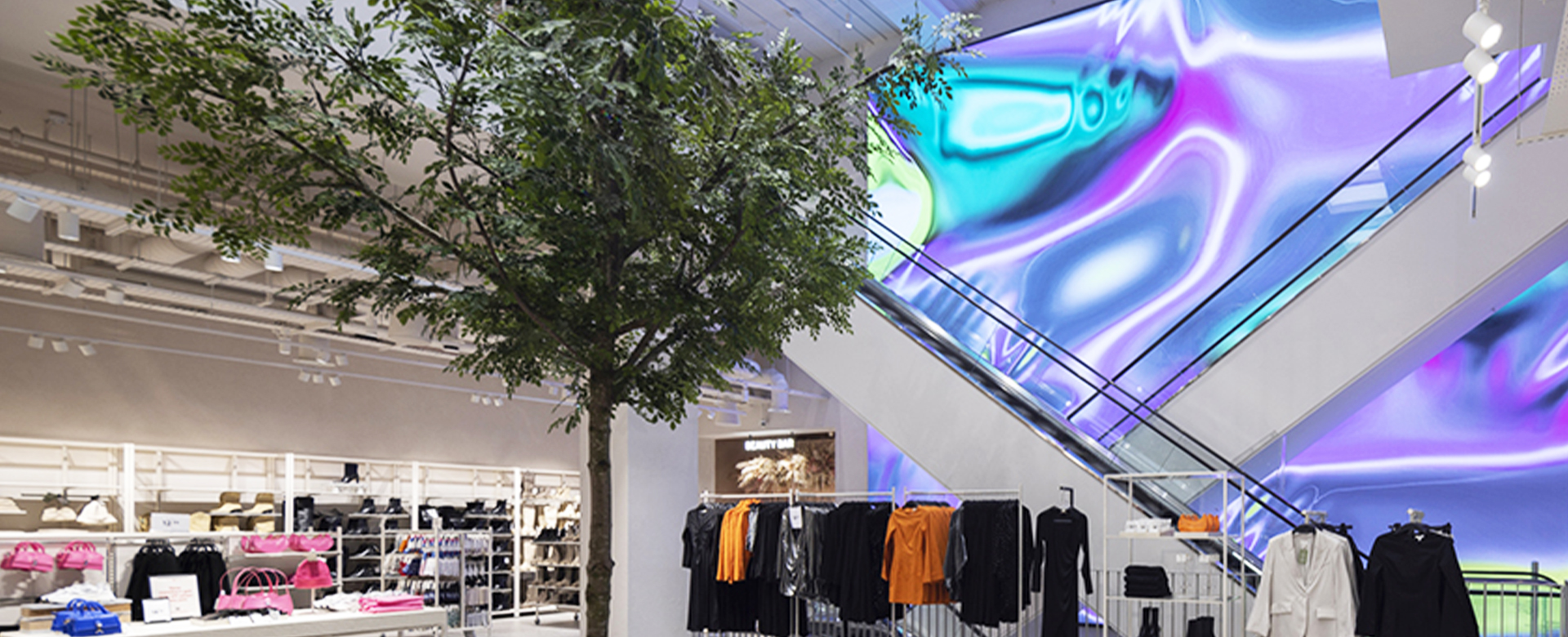

성공 사례

제원 안내

LCH1 Ⅱ

LCH1.2 Ⅱ

LCH1.5 Ⅱ

LCH1.8 Ⅱ

LCH2 Ⅱ

LCH2.5 Ⅱ

LCH1 Ⅱ Plus

LCH1.2 Ⅱ Plus

LCH1.5 Ⅱ Plus

LCH1.8 Ⅱ Plus

LCH2 Ⅱ Plus

LCH2.5 Ⅱ Plus

LCH1 Ⅱ Flex

LCH1.2 Ⅱ Flex

LCH1.5 Ⅱ Flex

LCH1.8 Ⅱ Flex

LCH2 Ⅱ Flex

LCH2.5 Ⅱ Flex

Item
Pitch (mm)
Module Resolution (WxH)
Module Size (mm)(WxH)
Module Weight(Kg)
Pixel Density
Brightness (nits)
Color Temperature (K)
Contrast Ratio
MAX./AVG Power Consumption (W/㎡)
Drive Mode
Refresh Rate(Hz)
Operation/Storage Temperature (℃ )
Operation Humidity (RH)
Storage Humidity (RH)

LCH1 Ⅱ
1.0
320x160
320x160
0.57±0.05
1,000,000
≥500
3000~38000 Adjustable
8000:1
≤498 / ≤150
Constant Current Drive 54S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.2 Ⅱ
1.25
256x128
320x160
0.57±0.05
640,000
≥500
3000~38000 Adjustable
8000:1
≤498 / ≤150
Constant Current Drive 64S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.5 Ⅱ
1.53
208x104
320x160
0.57±0.05
422,500
≥500
3000~38000 Adjustable
8000:1
≤400 / ≤120
Constant Current Drive 52S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.8 Ⅱ
1.86
172x86
320x160
0.57±0.05
288,906
≥500
3000~38000 Adjustable
8000:1
≤400 / ≤120
Constant Current Drive 43S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH2 Ⅱ
2.0
160x80
320x160
0.57±0.05
250,000
≥500
3000~38000 Adjustable
8000:1
≤400 / ≤120
Constant Current Drive 40S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH2.5 Ⅱ
2.5
128x64
320x160
0.57±0.05
160,000
≥600 / ≥800
3000~38000 Adjustable
8000:1
≤450 / ≤498 / ≤135 / ≤150
Constant Current Drive 64S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1 Ⅱ Plus
1.0
320x180
320x180
0.65±0.05
1,000,000
≥450
3000~38000 Adjustable
8000:1
≤443 / ≤133
Constant Current Drive 60S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.2 Ⅱ Plus
1.25
256x144
320x180
0.65±0.05
640,000
≥450
3000~38000 Adjustable
8000:1
≤443 / ≤133
Constant Current Drive 48S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.5 Ⅱ Plus
H:1.538 / V:1.551
208x116
320x180
0.65±0.05
418,889
≥500
3000~38000 Adjustable
8000:1
≤400 / ≤120
Constant Current Drive 58S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.8 Ⅱ Plus
H:1.86 / V:1.875
172x96
320x180
0.65±0.05
286,667
≥500
3000~38000 Adjustable
8000:1
≤400 / ≤120
Constant Current Drive 48S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH2 Ⅱ Plus
2.0
160x90
320x180
0.65±0.05
250,000
≥500
3000~38000 Adjustable
8000:1
≤400 / ≤120
Constant Current Drive 45S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH2.5 Ⅱ Plus
2.5
128x72
320x180
0.65±0.05
160,000
≥600
3000~38000 Adjustable
8000:1
≤443 / ≤133
Constant Current Drive 36S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1 Ⅱ Flex
1
320x160
320*160
0.21±0.05
1,000,000
≥500
3000~38000 Adjustable
8000:1
≤380 / ≤128
Constant Current Drive 54S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.2 Ⅱ Flex
1.25
256x128
320*160
0.21±0.05
640,000
≥500
3000~38000 Adjustable
8000:1
≤380 / ≤128
Constant Current Drive 64S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.5 Ⅱ Flex
1.53
208x104
320*160
0.21±0.05
422,500
≥500
3000~38000 Adjustable
8000:1
≤380 / ≤128
Constant Current Drive 52S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH1.8 Ⅱ Flex
1.86
172x86
320*160
0.21±0.05
288,906
≥500
3000~38000 Adjustable
8000:1
≤380 / ≤128
Constant Current Drive 43S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH2 Ⅱ Flex
2
160x80
320*160
0.21±0.05
250,000
≥500
3000~38000 Adjustable
8000:1
≤380 / ≤128
Constant Current Drive 40S
≥4800
-10~40 / -20~60
10~80%
10~85%

LCH2.5 Ⅱ Flex
2.5
128x64
320*160
0.21±0.05
160,000
≥500 / ≥600
3000~38000 Adjustable
8000:1
≤380 / ≤128
Constant Current Drive 64S
≥4800
-10~40 / -20~60
10~80%
10~85%

참고: 위 데이터는 사전 통지 없이 변경될 수 있습니다
